Функция:
TA-MC55Y: Пропорциональное регулирования.
TA-MC55: 3-точечное регулирование.
Электрическое напряжение:
TA-MC55Y: 24 VAC/VDC* ±10%
TA-MC55/24: 24 24 VAC/VDC* ±10%
TA-MC55/230: 230 VAC +6%/-10%
TA-MC55/115: 115 VAC +6%/-10%
Частота 50-60 Гц ±5%
*) DC – постоянный ток.
Энергопотребление:
24 B: 3,5 ВА
230 B: 7 ВА
115 B: 7 ВА
Входной сигнал:
TA-MC55Y:
0(2)-10 VDC 77 kΩ,
0(4)-20 мА 510kΩ.
Направление сигнала и начальное положение регулируется микровыключателями.
TA-MC55 (24/230/115 V):
3-точечный.
Выходной сигнал:
0-10 VDC, макс. 8 мА, мин. 1,2 кОм.
Гистерезис:
0,3 B
Отклонение:
Электрическое: 0,04 VDC
Механическое: 0,06 мм
Скорость перемещения штока:
9 или 5 с/мм
Развиваемое усилие:
600 Н
Рабочий режим:
S3-50% ED c/h 1200, EN 60034-1
Концевой выключатель:
Срабатывает при заданной нагрузке
Температура:
Макс. температура окружающей среды: 60°C
Мин. температура окружающей среды: 0°C
Степень защиты:
Автоматический режим: IP 54
Ручное управление: IP 30
Класс защиты:
(согласно EN 60730)
24 V: III
230 V: II
115 V: II
Ход штока:
Макс. 20 мм
Автоматическое определение рабочего хода штока.
Подключение питания:
привод с клеммой
Соединение с клапаном:
Простое крепление к клапану с помощью винтов M8.
Для некоторых типов клапанов может потребоваться адаптер. Информация о адаптерах включена в документацию клапана.
Цвет:

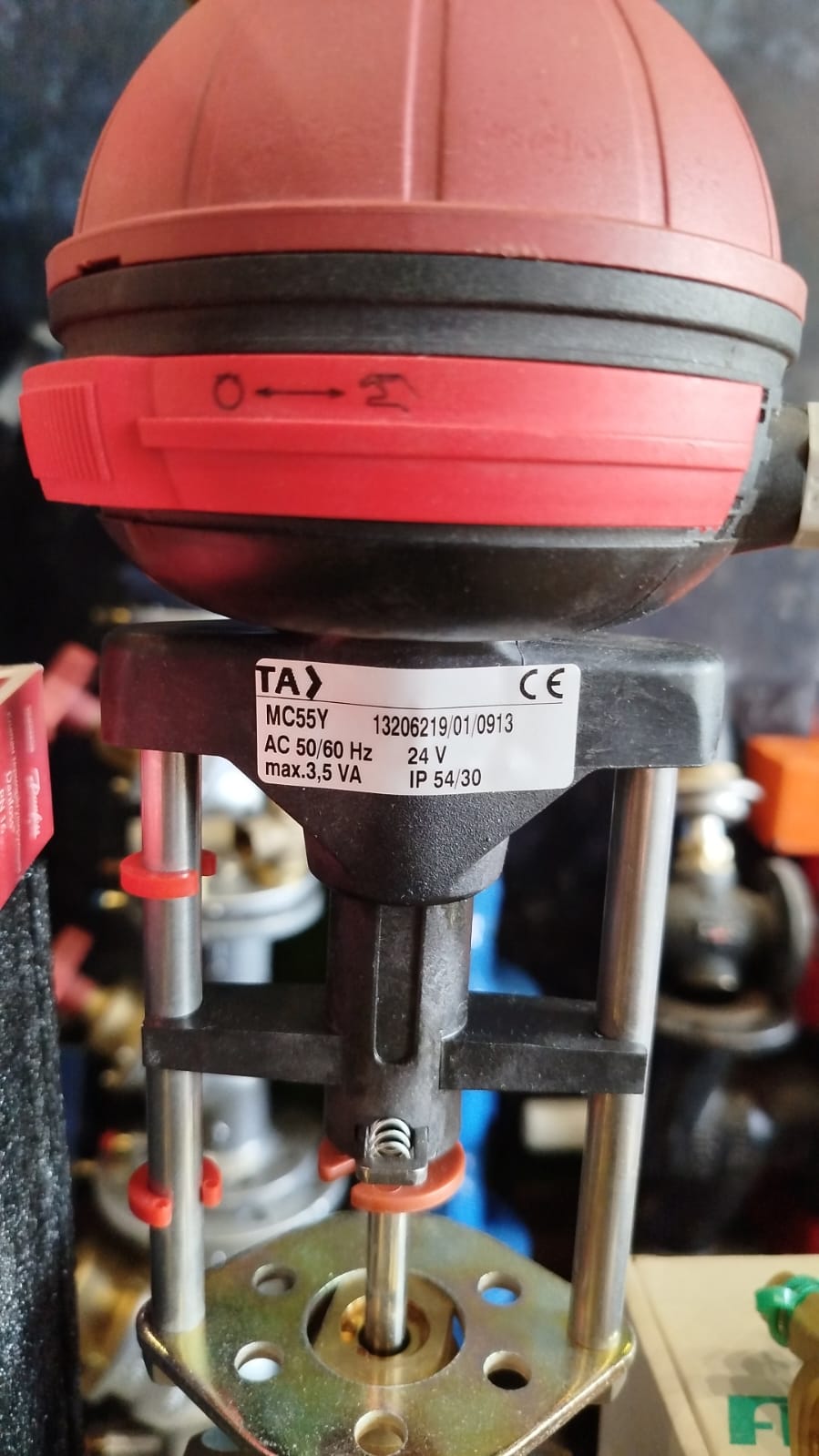

Черный корпус и красная крышка.
Маркировка:
IMI TA, CE, артикул, наименование изделия и технические данные.
Масса:
1,5 кг
Варианты привода:
— Адаптер для установки на клапана стороних производителей
По вопросам других вариантов исполнения и вспомогательного оборудования обращайтесь в компанию «IMI Hydronic Engineering».
