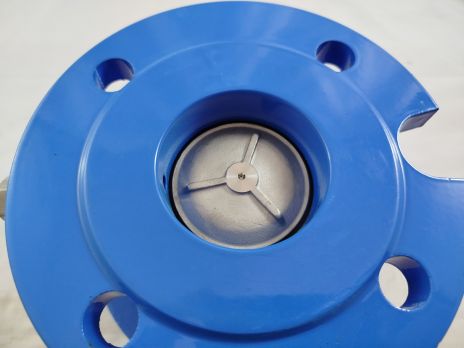

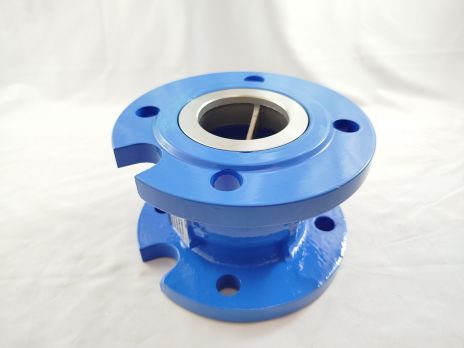

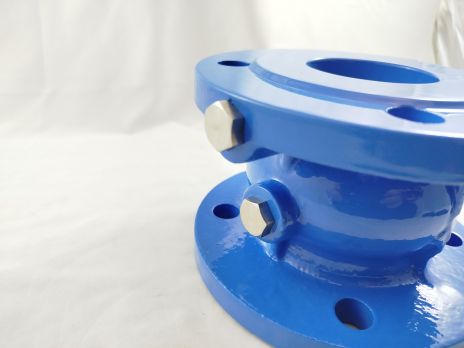

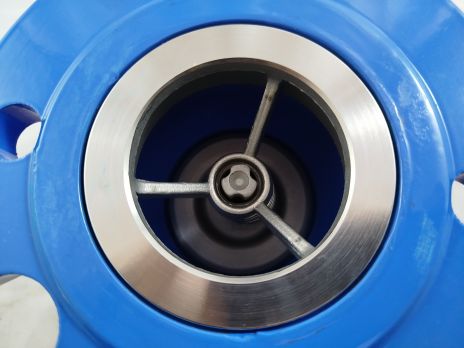

Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности. Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода. Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022
- Уплотнение
- EPDM
- Номинальный диаметр (DN), мм
- 65
- Рабочая среда
- Вода, гликолевые растворы до 50%
- Тип присоединения к трубопроводу
- Фланцевое
- Номинальное давление (PN),бар
- 16
- Температура окружающей среды, °С
- от -20 до +70
- Герметичность затвора (объем протечки/класс герметичности)
- ГОСТ9544, Класс А
- Температура рабочей среды, °С
- от -15 до +100
- Пружина
- Корр.ст.сталь AISI302
- Корпус
- Чугун GJL250
- Втулка
- Латунь CW617N
- Шток
- Корр.ст.сталь А351 CF8
- Направляющая
- Корр.ст.сталь А351 CF8
- Затвор клапана
- Корр.ст.сталь А351 CF8
- D, мм
- 122
- Масса, кг, не более
- 7,6
- A, мм
- 120
- C, мм
- 185
- Давление открытия клапана при движении потока вверх, мм.в.ст.
- 647
- Давление открытия клапана при движении потока вниз, мм.в.ст.
- 316
- Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
- 480
- Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
- 165
- Гидравлическая характеристика (KVs), м³/ч
- 145
- P, мм
- 65
