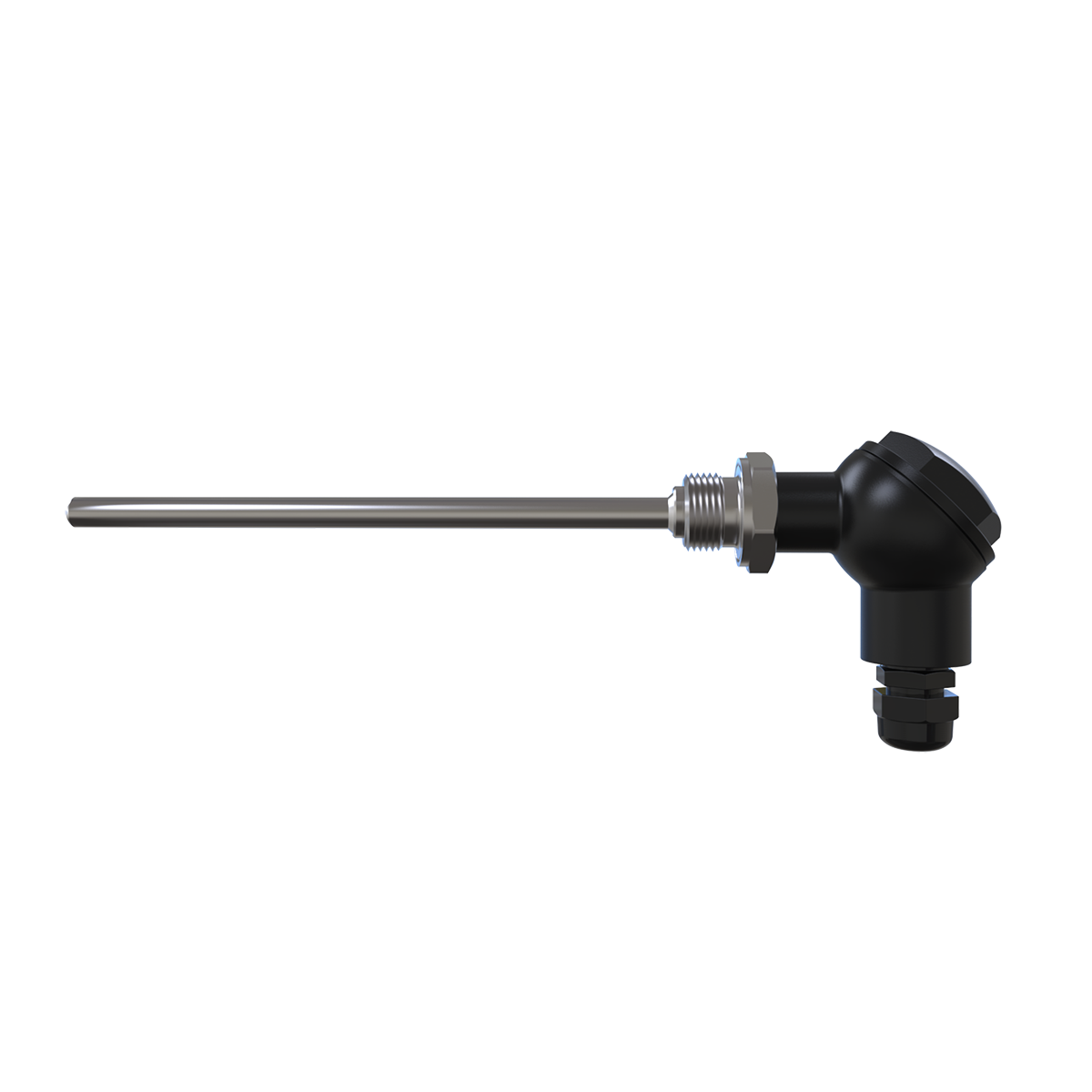

Термосопротивление ОВЕН ДТС 105 100П ВЗ 120

ОВЕН Датчик-преобразователь термосопротивления с коммутационной головкой ДТС105-Pt100

ДТС105-Pt100 — датчик-преобразователь термосопротивления с коммутационной головкой типоразмера 105 с номинальной статической характеристикой Pt100. Ознакомиться со всеми модификациями ДТС105-Pt100можно во вкладке "Модификации и цены".

Назначение датчиков ДТСxx5

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• ТСМ 50М и 100М (W₁₀₀ = 1,428, α = 0,00428 °С^-1)
• ТСП 50П и 100П (W₁₀₀ = 1,391, α = 0,00391 °С^-1)
• ТСП Pt100, Pt500, Pt1000 (W₁₀₀ = 1,385, α = 0,00385 °С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

• в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
• в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
• в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

– ДТС с медным ЧЭ:

• в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава
• 120 °С – для головок из полиамида

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики датчиков серии ДТСxx5

Конструктивные исполнения датчиков серии ДТСxx5
