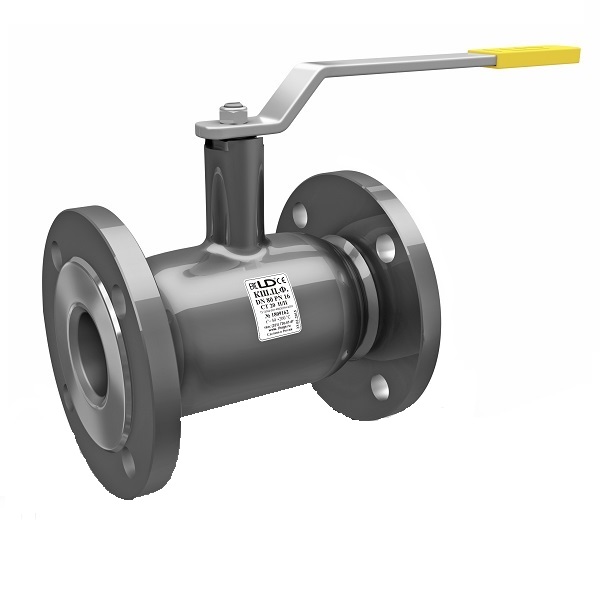

Кран шаровый (кран шаровой) LD КШЦФ стальной фланцевый предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих горячую воду, нефтепродукты и любые другие жидкие среды, по отношению к которым материалы крана коррозионностойки.
Шаровые краны LD относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, эксплуатируемой в трубопроводах: нефтеперерабатывающей промышленности; жилищно-коммунального и теплосетевого хозяйства.
Технические характеристики крана шарового LD КШ.Ц.Ф.150.025.02:
- Обозначение по каталогу: КШ.Ц.Ф.150/125.025.02
- Исполнение корпуса: цельносварной
- Тип присоединения: фланцевый
- Номинальный диаметр: 150 мм
- Проходной диаметр: 125 мм
- Монтажная длина: 380 мм
- Давление: 25 кг/см2
- Рабочая среда: вода, пар, масло и жидкости без содержания абразивных примесей
- Температура рабочей среды: от – 40 °С до + 200 °С
- Температура окружающей среды: от - 40 °С до + 80 °С
- Корпус: сталь (по умолчанию: Ст.20; варианты исполнения под заказ: 12Х18Н10Т, 09Г2С - LD Energy)
- Шар: нержавеющая сталь DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409;
- Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
- Уплотнение штока: фторсилоксановый эластомер
- Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
- Управление: DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником. DN 150-250: рекомендуется механический редуктор с червячной передачей. DN 300-700: механический редуктор в комплекте
- Присоединительные размеры фланца по ГОСТ 12815-80
Кран КШЦФ является техническим аналогом фланцевых кранов шаровых 11с67п Маршал, 11с41п Breeze, 10с9п, 11с69п, КШФ, КШ, NAVAL, Ситал, Broen, ГИРАС, ФОБОС.
