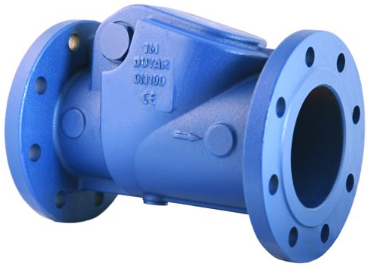

Поворотные обратные клапаны T-0410, это клапаны, которые обеспечивают односторонний поток и обеспечивают герметизацию за счет закрытия клапана с мягким уплотнением на уплотнительной поверхности внутри. Створка закрывается под собственным весом с помощью заданного в конструкции угла, а открывается под действием силы поступающей жидкости. Более положительные результаты дает при использовании на горизонтальных линиях. Используется в системах фланцевых соединений.
Основные характеристики
Рабочая температура: -10 ... +120 oC (16 бар)
Стандарты Сертификаты:
Конструкция: TS EN 16767
Размеры фланца: TS EN 1092-2 (PN 16)
Межфланцевое расстояние: TS EN 558 (серия 48)
Испытания: TS EN 12266-1
Применение
Система горячего и холодного водоснабжения, перекачка некислотных жидкостей
- Корпус GG 25 - EN GJL 250 - чугун (T-0410) DN 40-150 GGG 40 - EN GJS 400-15 - высокопрочный чугун (T-0420)
- Диск GGG 40 - EN GJS 400-15 - чугун + резиновое покрытие
- Шток X20Cr13 - AISI420 - нержавеющая сталь
- Седла CuZn40Pb2 - CW617N - латунь - нержавеющая сталь - бронза
- Заглушка St37 - сталь
