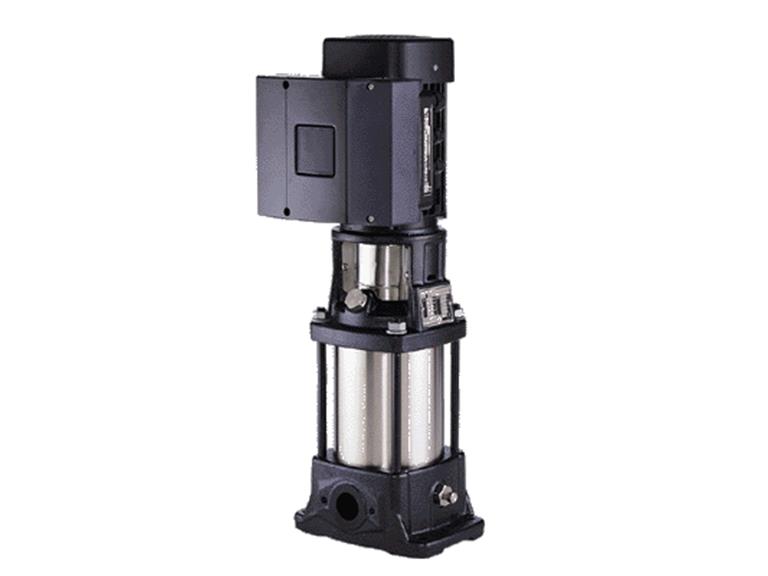

Вертикальный многоступенчатый центробежный насос CRE 5-5 A-A-A-E-HQQE 98466803
Вертикальный многоступенчатый центробежный насос с нормальным всасыванием, типа "ин-лайн" для установки на фундаменте.
Характеристики насоса:
-
Рабочие колеса и промежуточные камеры выполнены
|
|
из Нержавеющая сталь DIN W.-Nr.EN 1.4301.
-
Головная и нижняя опорная часть насоса выполнены
|
|
из Чугун.
-
Уплотнение вала в соответствии
|
|
с DIN 24960.
-
Крутящий момент передается через разрезную муфту.
-
Подсоединение к трубопроводу с помощью фланцев
|
|
Oval / Rp.
Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Клеммная коробка имеет контакты:
-
Вкл./выкл. насоса (беспотенциальный контакт)
-
дистанционное задание значения давления посредством аналогового сигнала, 0-10 В,
-
потенциометр для задания значения давления: 10 В, Iмакс=5мА,
-
реле с беспотенциальным переключающим контактом для вывода аварийного сигнала
|
|
|
Система управления:
|
|
Frequency converter:
|
|
Встроен.
|
|
Датчик давления:
|
|
Н
|
|
|
|
Жидкость:
|
|
Рабочая жидкость:
|
|
Вода
|
|
Диапазон температур жидкости:
|
|
-20 .. 120 °C
|
|
Температура перекачиваемой жидкости:
|
|
20 °C
|
|
Плотность:
|
|
998.2 кг/м³
|
|
|
|
Технические данные:
|
|
Скорость насоса, при которой расчитаны его характеристики:
|
|
3350 об/м
|
|
Номинальный расход:
|
|
6.9 м³/ч
|
|
Номинальный напор:
|
|
32 м
|
|
Расположение насоса при монтаже:
|
|
ВЕРТИКАЛЬН.
|
|
Тип установки уплотнения:
|
|
Одинарное
|
|
Код торцевого уплотнения вала:
|
|
HQQE
|
|
|
|
Материалы:
|
|
Основание:
|
|
Чугун
|
|
|
|
EN 1561 EN-GJL-200
|
|
|
|
ASTM A48-25B
|
|
Рабочее колесо:
|
|
Нержавеющая сталь
|
|
Рабочее колесо, EN/DIN:
|
|
EN 1.4301
|
|
Рабочее колесо, AISI/ASTM:
|
|
AISI 304
|
|
Подшипник:
|
|
SIC
|
|
|
|
Монтаж:
|
|
Максимальная температура окружающей среды:
|
|
50 °C
|
|
Макс. рабочее давление:
|
|
16 бар
|
|
Макс. давление при заданной темп-ре:
|
|
16 бар / 120 °C
|
|
|
|
16 бар / -20 °C
|
|
Стандарт трубного присоединения:
|
|
Oval / Rp
|
|
Размер всасывающего патрубка:
|
|
1 1/4 inch
|
|
Размер напорного патрубка:
|
|
1 1/4 inch
|
|
Допустимое давление:
|
|
PN 16
|
|
Размер фланца электродвигателя:
|
|
FT115
|
|
|
|
Данные электрооборудования:
|
|
Стандарт электродвигателя:
|
|
IEC
|
|
Тип электродвигателя:
|
|
90SC
|
|
Номинальная мощность - P2:
|
|
1.5 кВт
|
|
Энергия (Р2), необходимая для насоса:
|
|
1.5 кВт
|
|
Частота питающей сети:
|
|
50 / 60 Hz
|
|
Номинальное напряжение:
|
|
1 x 200-240 В
|
|
Номинальный ток:
|
|
9.10-7.60 A
|
|
Cos фи - характеристика мощности:
|
|
0.99
|
|
Номинальная скорость:
|
|
360-4000 об/м
|
|
Класс энергоэфф-ти:
|
|
IE5
|
|
Эффективность электродвигателя при полной нагрузке:
|
|
87.4 %
|
|
Степень защиты (IEC 34-5):
|
|
IP55
|
|
Класс изоляции (IEC 85):
|
|
F
|
|
Номер электродвигателя:
|
|
98362311
|
|
|
|
Другое:
|
|
Минимальный индекс эффективности, MEI ≥:
|
|
0.57
|
|
Вес(Нетто):
|
|
27.4 кг
|
|
Вес(Брутто):
|
|
30.3 кг
|
|
Объем поставки:
|
|
0.143 м³
|
|
|
