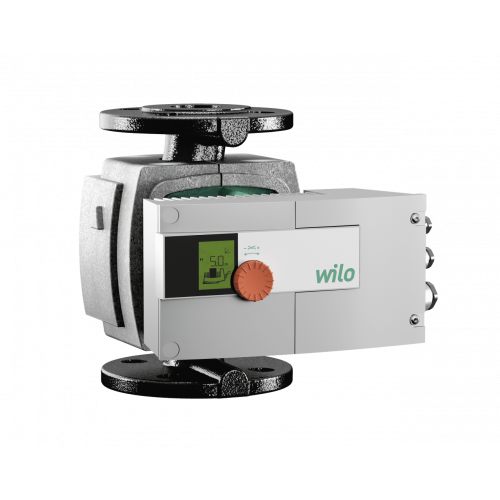

Циркуляционный насос Wilo Stratos 40/1-4 PN6/10 2090453

Артикул: 2090453

Есть в наличии: 1 шт.

Вес: 8.3 кг.

Цена:
63 870 руб.
Старая цена:
~~0 руб.~~

Циркуляционный насос Wilo Stratos 40/1-4 PN6/10 2090453

Высокопроизводительный насос Wilo Stratos с электронным регулированием.

Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Возможно применение во всех областях отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:

вкл./выкл. насоса;
выбор способа регулирования:
- dp-c (постоянный перепад давления);
- dp-v (переменный перепад давления);
- dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
- Режим управления (настройка постоянной частоты вращения);
автоматический режим снижения частоты вращения (самообучающийся);
настройка заданного значения или частоты вращения.

Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:

Эксплуатационное состояние
способ регулирования;
заданное значение перепада давления или частоты вращения;
сообщения об ошибках и предупреждения;

Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.

Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.
Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).

Корпус насоса из серого чугуна с катафорезным покрытием, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой.
Исполнения фланцев для насосов с фланцевым соединением:

Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6
Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,

Описание серии

Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности.

Применение
Системы отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные системы.

Обозначение

Пример:	Wilo-Stratos 30/1-12
Stratos	Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый
30/	Номинальный внутренний диаметр для подсоединения
1–12	Номинальный напор [м]

Особенности/преимущества продукции

Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
Улучшенный индекс энергоэффективности EEI ≤0,20 у всех одинарных насосов
Оптимизированный дисплей для лучшей считываемости и управления
Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
Проверенное качество и надежность

Технические характеристики

Индекс энергоэффективности (EEI) ≤ 0,20

Допустимый диапазон температур от -10 °C до +110 °C
Подключение к сети 1~230 В, 50/60 Гц
Класс защиты IP X4D
Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Оснащение/функции
Режимы работы

Режим управления (n=постоянный)
Δp‐c для постоянного перепада давления
Δp‐v для переменного перепада давления
Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

Настройка режимов работы
Настройка требуемого перепада давления
Настройка автоматического режима снижения частоты вращения
Настройка ВКЛ./ВЫКЛ. насоса
Настройка частоты вращения (режим ручного управления)

Автоматическое управление

Бесступенчатая регулировка частоты вращения в зависимости от режима работы
Автоматический режим снижения частоты вращения
Функция деблокирования
Плавный пуск
Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos

Сигнализация и индикация

Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
Световой индикатор неисправности
ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором
Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF‐модулями Stratos)
Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P2 < 100 Вт)
Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
- Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Гнездо для опционального дополнения IF-модулями Wilo
Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

Корпус насоса: серый чугун с катафорезным покрытием
Теплоизоляция: Полипропилен
Вал: Нержавеющая сталь
Подшипники: металлографит
Рабочее колесо: Синтетический материал

Комплект поставки

Насос
Теплоизоляция корпуса
уплотнения для резьбового соединения
С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах DN 32 - DN 65)
Инструкция по монтажу и эксплуатации

Опции

Специальные исполнения для рабочего давления PN 16

Принадлежности

Резьбовые соединения
Ответные фланцы при фланцевом соединении
Компенсаторы
IR-модуль
IR-монитор
IF-модули Stratos: Modbus, BACnet, CAN, LON, PLR, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

Материалы
Вал насоса
- Нержавеющая сталь (X39CrMo17-1)
Корпус насоса
- Серый чугун (EN-GJL-250)
Подшипники
- Металлографит
Рабочее колесо
- Синтетический материал (PPS - 40 GF)
Данные для заказа
Вес (брутто), кг
- 9.3
Вес (нетто), кг
- 8.3
Вид упаковки
- Картон
Высота (брутто), мм
- 260
Высота (нетто), мм
- 252
Длина (брутто), мм
- 340
Длина (нетто), мм
- 220
Изделие
- Wilo
Количество на один слой, шт
- 6
Количество на поддон, шт
- 30
Номер EAN
- 4016322994022
Свойства упаковки
- Транспортировочная упаковка
Тип
- Stratos 40/1-4
Цвет
- Зелено-черный
Ширина (брутто), мм
- 320
Ширина (нетто), мм
- 203
Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
- •
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
- •
Подсоединения к трубопроводу
Габаритная длина l0, мм
- 220
Номинальный внутренний диаметр фланца
- DN 40
Фланец
- Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 ,°C
- -10...+110
Макс. допустимое рабочее давление Pmax, бар
- 6/10
Мотор/электроника
Защита электродвигателя
- Встроенная
Индекс энергоэффективности (EEI)
- ≤ 0.20
Класс изоляции
- F
Номинальная мощность электродвигателя P2, кВт
- 100
Подключение к сети
- 1~230 В, 50/60 Гц
Помехозащищенность
- EN 61800-3;2004+A1;2012 /industrial environment (C2)
Потребление тока I, А
- 0,13 - 1,10
Потребляемая мощность P1,Вт
- 9 - 125
Регулирование частоты вращения
- Частотный преобразователь (ЧП)
Резьбовой ввод для кабеля PG
- 1x7/1x9/1x13,5
Создаваемые помехи
- EN 61800-3;2004+A1;2012/жилые зоны (C1)
Степень защиты
- IP X4D
Частота вращения N, об/мин
- 1400 - 3700
