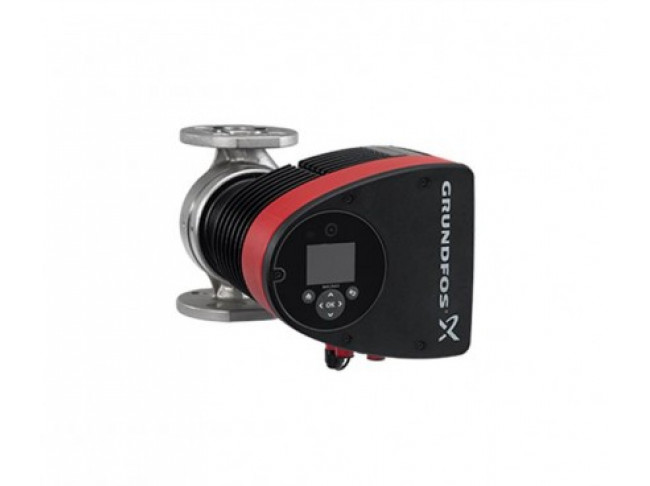

Насос циркуляционный Grundfos MAGNA3 40-180 F N– больше, чем насос, обладает непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.
MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
- котроллер, встроенный в блок управления
- панель управления с TFT-дисплеем на блоке управления
- блок управления рассчитан на опциональные CIM-модули
- встроенные датчик перепада давления и температуры
- чугунный корпус насоса (в зависимости от модели)
- кожух ротора из композиционного материала, армированного углеродным волокном
- опорный диск подшипника и оболочка ротора из нержавеющей стали
- кожух статора из алюминиевого сплава
- силовая электроника с воздушным охлаждением
MAGNA3 является однофазным насосом.
Характерные особенности:
- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.
- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь MAGNA3 обеспечивает связь по следующим интерфейсам:
- беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- связь по полевой шине через CIM-модули
- цифровые входы
- релейные выходы
- аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.
Вес брутто, кг 18.2
Допустимое давление, бар PN6/10
Класс защиты (IEC 34-5) X4D
Класс изоляции (IEC 85) F
Класс электропотребления (EEI) 0.17
Корпус насоса ASTM 351 CF8
EN 1.4308 Нержавеющая сталь
Максимальная температура окружающей среды, °C 0 .. 40
Максимальное потребление тока, А 0.18 .. 2.78
Максимальное рабочее давление, бар 10
Максимальный напор, м 18
Материал рабочего колеса PES 30GF
Монтажная длина, мм 250
Номинальное напряжение, В 1 x 230
Плотность, кг/м³ 983.2
Потребляемая мощность - P1, Вт 16 .. 609
Рабочая жидкость Вода
Температура перекачиваемых жидкостей, °C -10 .. 110
Трубное соединение DIN, DN 40
Частота питающей сети, Гц 50
Вес нетто, кг 16.7
