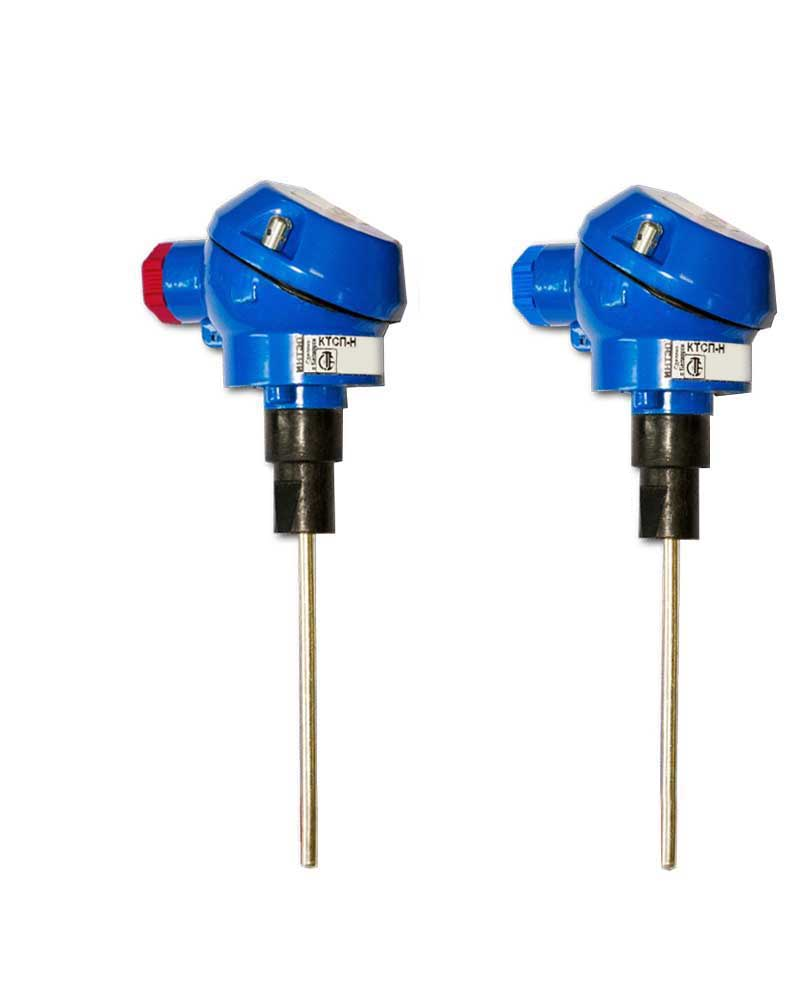

Комплект термопреобразователей КТСП-Н-100Pt100/A/4/0,00385/0...+160 длинна 30-60мм
Назначение и область применения
Комплект термопреобразователей КТСП-Н-100-Pt100-А предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения. Комплекты термопреобразователей сопротивления КТСП-Н подбираются из термопреобразователей (ТСП-Н), изготовленных по ТУ BY 300044107.001 – 2006. Серия датчиков ТСП-Н оптимизирована для применения в узлах коммерческого учета тепловой энергии и воды. Термопреобразователи КТСП-Н-100-Pt100-А используются в составе общедомовых и промышленных теплосчетчиков.
Особенности термопреобразователей
Термопреобразователь КТСП-Н-100-Pt100-А монтируется на трубопровод при помощи гильз защитных и бобышек приварных или непосредственно при помощи соответствующих крепежных элементов самого термопреобразователя в зависимости от варианта исполнения крепежного элемента. Пломбировка осуществляется через пломбировочное отверстие в штуцере. Соединение с внешними устройствами осуществляется при помощи кабеля соответствующего сечения и количеством проводов, согласно схеме подключения термопреобразователя. Кабель заводится через сальниковый ввод внутрь кожуха и подсоединяется к схеме при помощи винтов и гаек по 2-х, 3-х и 4-х проводной схеме.
