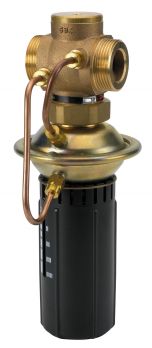

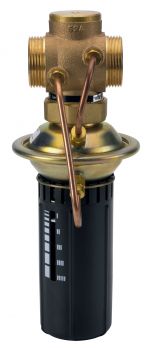

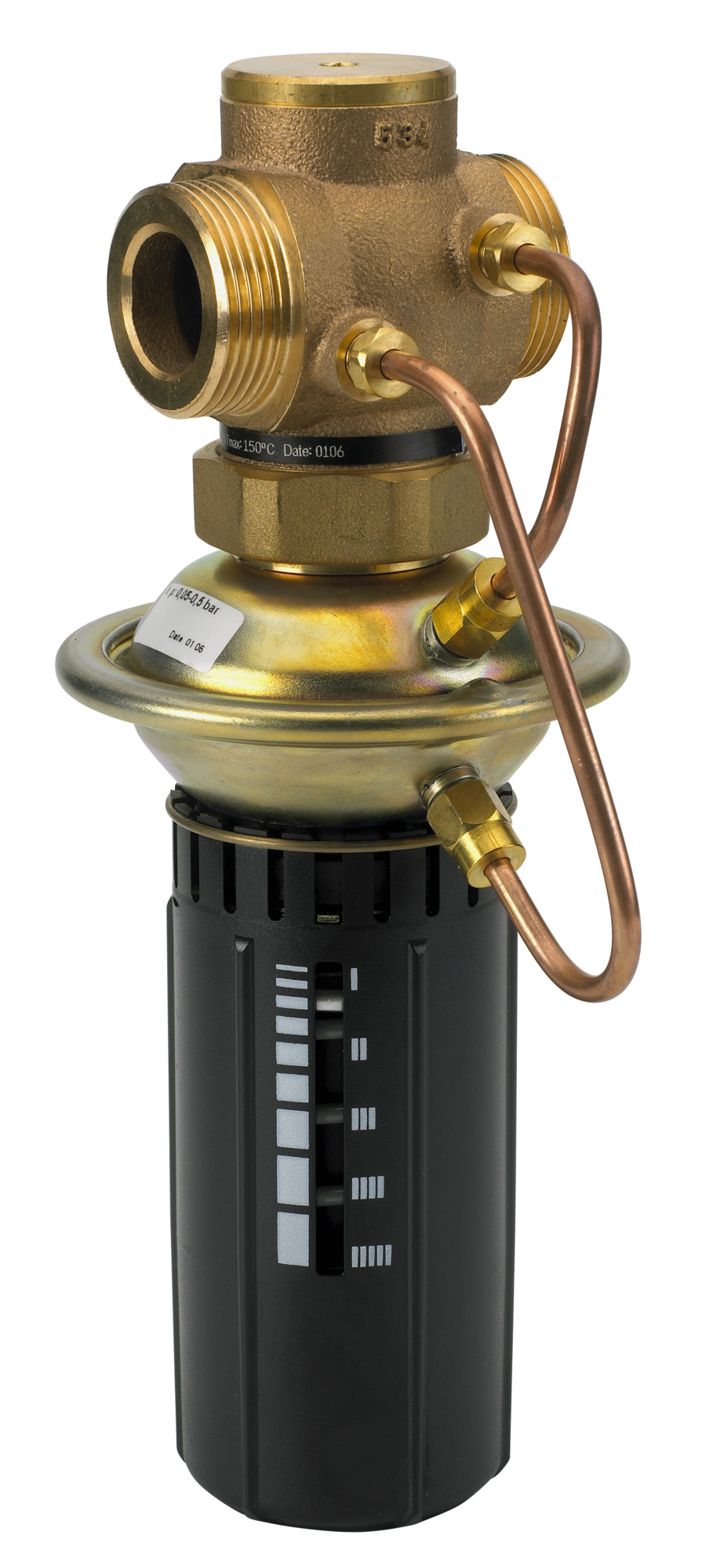

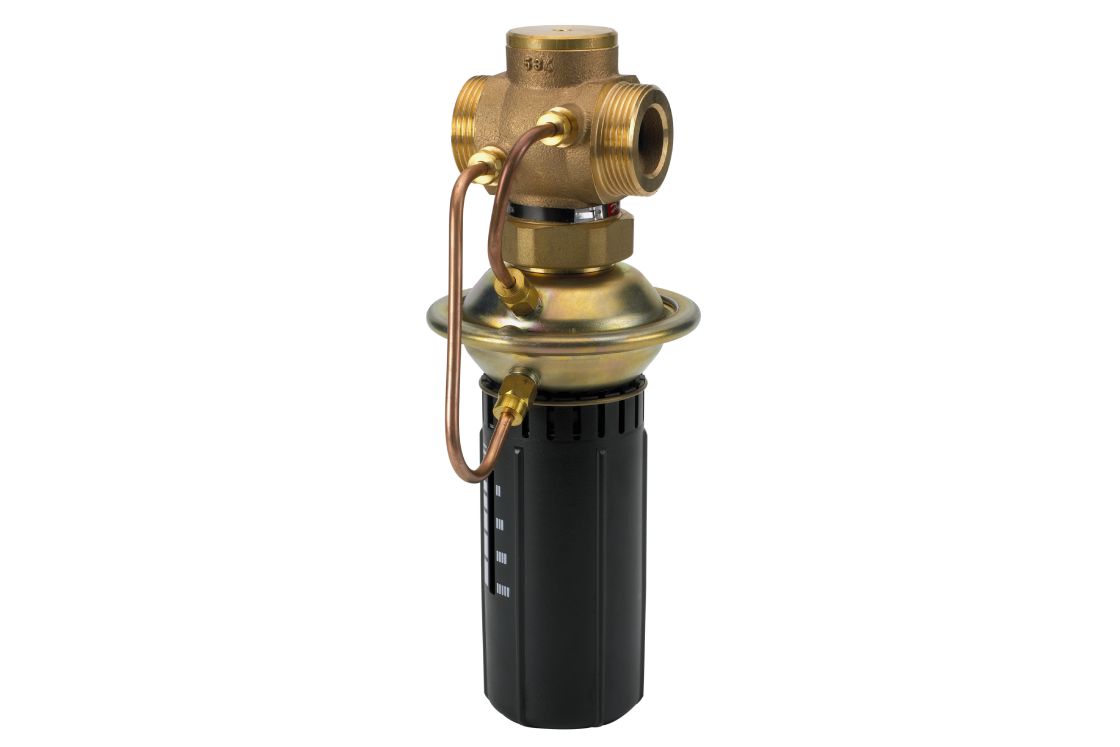

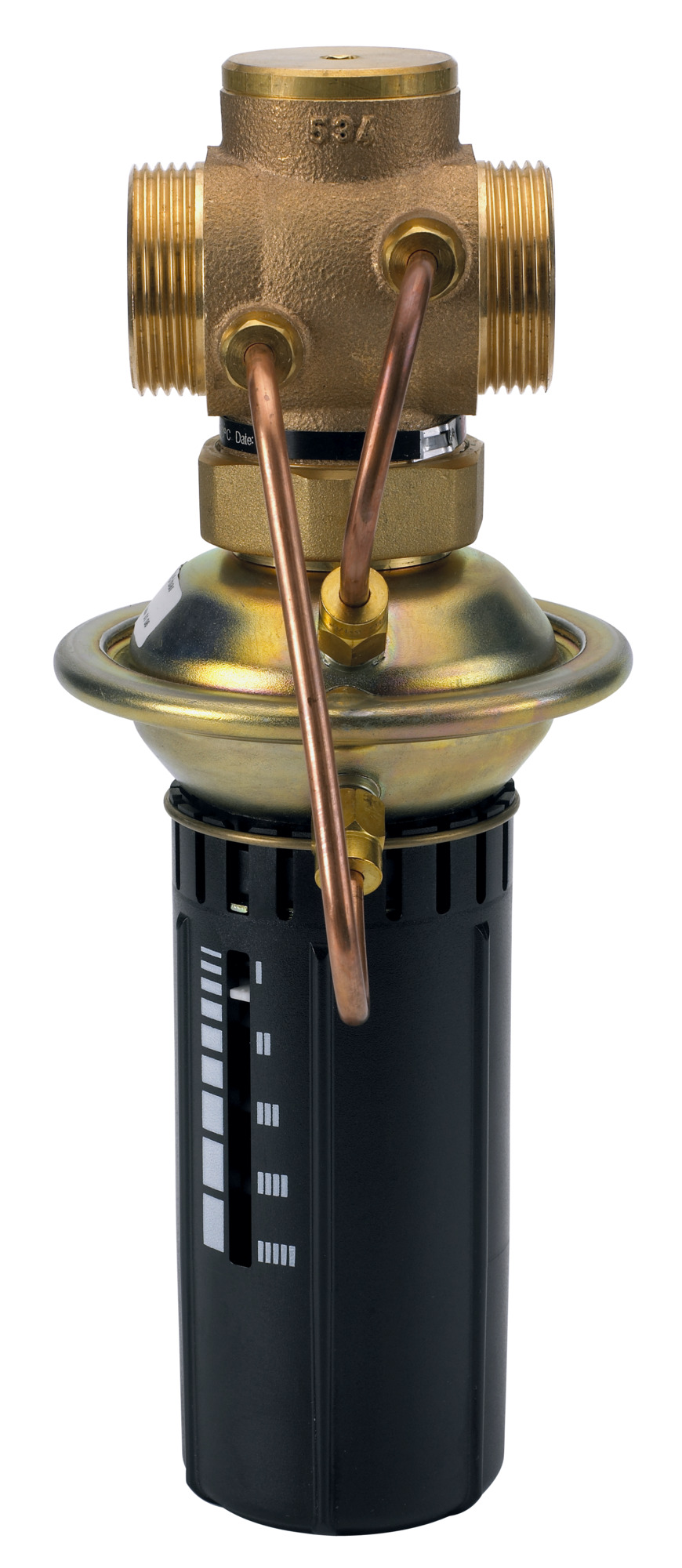

Danfoss 003H6595 - AVPA Регулятор перепуска DN 25
Назначение изделия:
Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий
Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVPA; - упаковочная коробка; - инструкция по монтажу и эксплуатации; -паспорт (предоставляется по запросу в электронной форме). В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно
- Бренд Danfoss
- Номинальный диаметр (DN), мм 25
- Номинальное давление (PN), бар 16
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 12
- L₁, мм 160
- H2, мм 37
- L, мм 75
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 2
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,02% от Kvs
- Уплотнение EPDM
- D, мм 33
- Коэффициент начала кавитации ≥0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока Встроенный регулятор перепуска AVPA
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- H4, мм 232
- n 4
- k, мм 85
- PH среды 7–10
- L2, мм 160
- L3, мм 159
- Пропускная способность Kvs, м³/ч 8
- Диапазон (величина)настройки перепада давлений ΔРрег, бар 0,05–0,5
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Размер гайки под ключ SW, мм 50
- Площадь диафрагмы, см2 39
- Корпус регулирующей диафрагмы Оцинкованная сталь по DIN 1624, № 1.0338
- цвет настроечной пружины Серый
- Размер резьбы а по ISO 228/1, дюймы G 1¼ A
- R, дюймы 1 Наружная коническая трубная резьба по EN 10266-1
