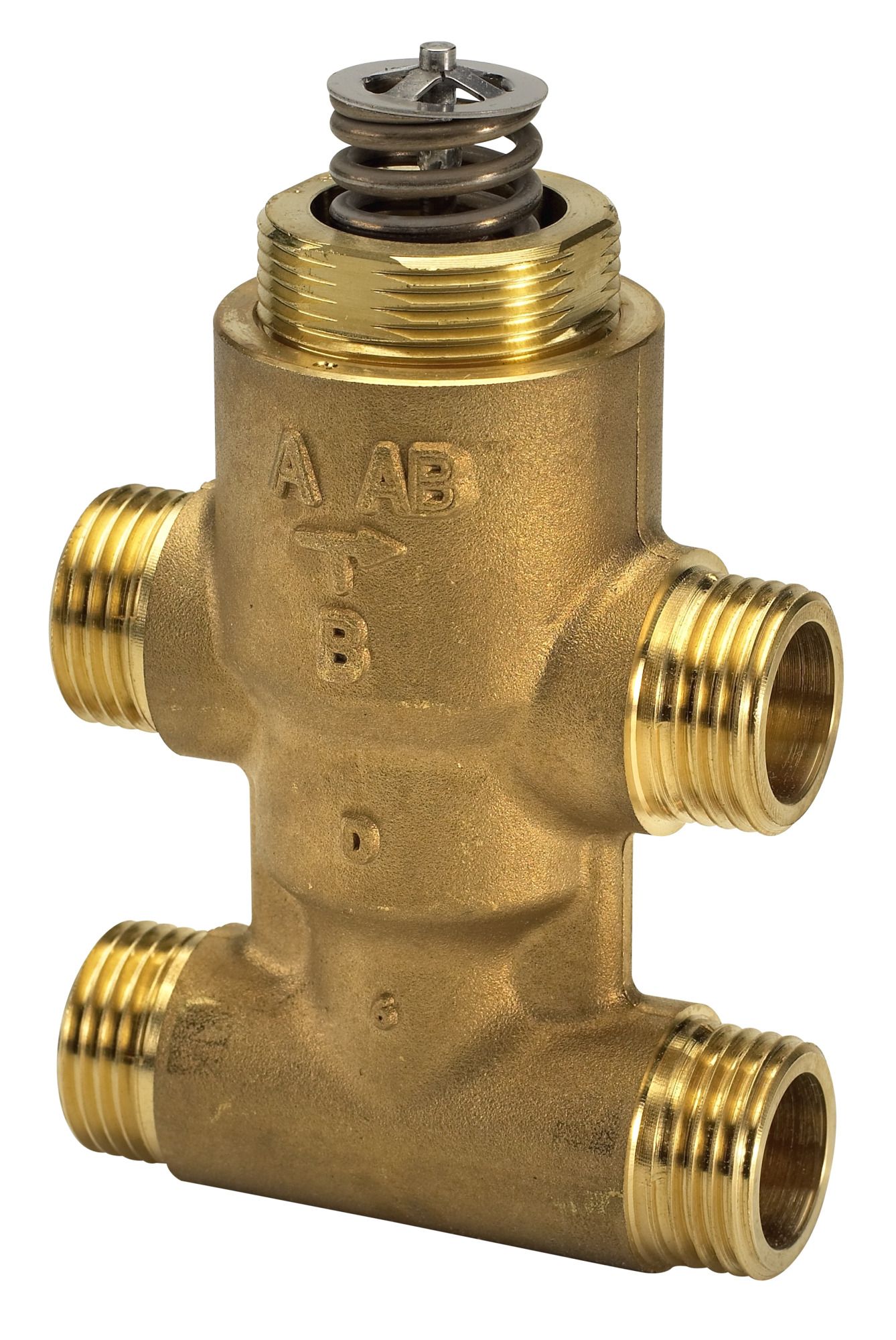

Danfoss 065Z5511 - Клапан регулирующий VZ 4 Ду 15 Kv 0,4
Назначение изделия:
Клапан регулирующий типа VZ4 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU
Комплектность:
В комплект поставки входит:- клапан регулирующий типа VZ4; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 16
- Корпус Необесцинковывающаяся латунь CuZn36Pb2As
- Температура рабочей среды, °С 2-120
- Рабочая среда вода или 50% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 3,5 (1-рекомендуемое ограничение по шумовым характеристикам)
- Шток Нержавеющая сталь
- L₁, мм 15
- H₁, мм 52.5
- L, мм 65
- Ход штока, мм 5.5
- Тип присоединения к трубопроводу Наружная резьба
- Масса, кг, не более 0.51
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) Не более 0,05 от А к АВ, не более 1 от В к АВ
- Уплотнение EPDM
- D, мм 12 (Фитинг)
- Седло Необесцинковывающаяся латунь CuZn36Pb2As
- Вид привода или регулирующего блока AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU
- H, мм 65
- Динамический диапазон регулирования 0.0763888888888889
- Характеристика регулирования Логарифмическая
- G, дюйм ½
- C, мм 40
- Пропускная способность Kvs, м³/ч Для прохода A-AB-0,4; Для прохода B-AB-0,25
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- R, дюймы 45141
- Масса резьбового фитинга, кг 0.11
- Размер присоединительной резьбы по ISO 228/1, d ½
- Масса приварного фитинга, кг 0.11
