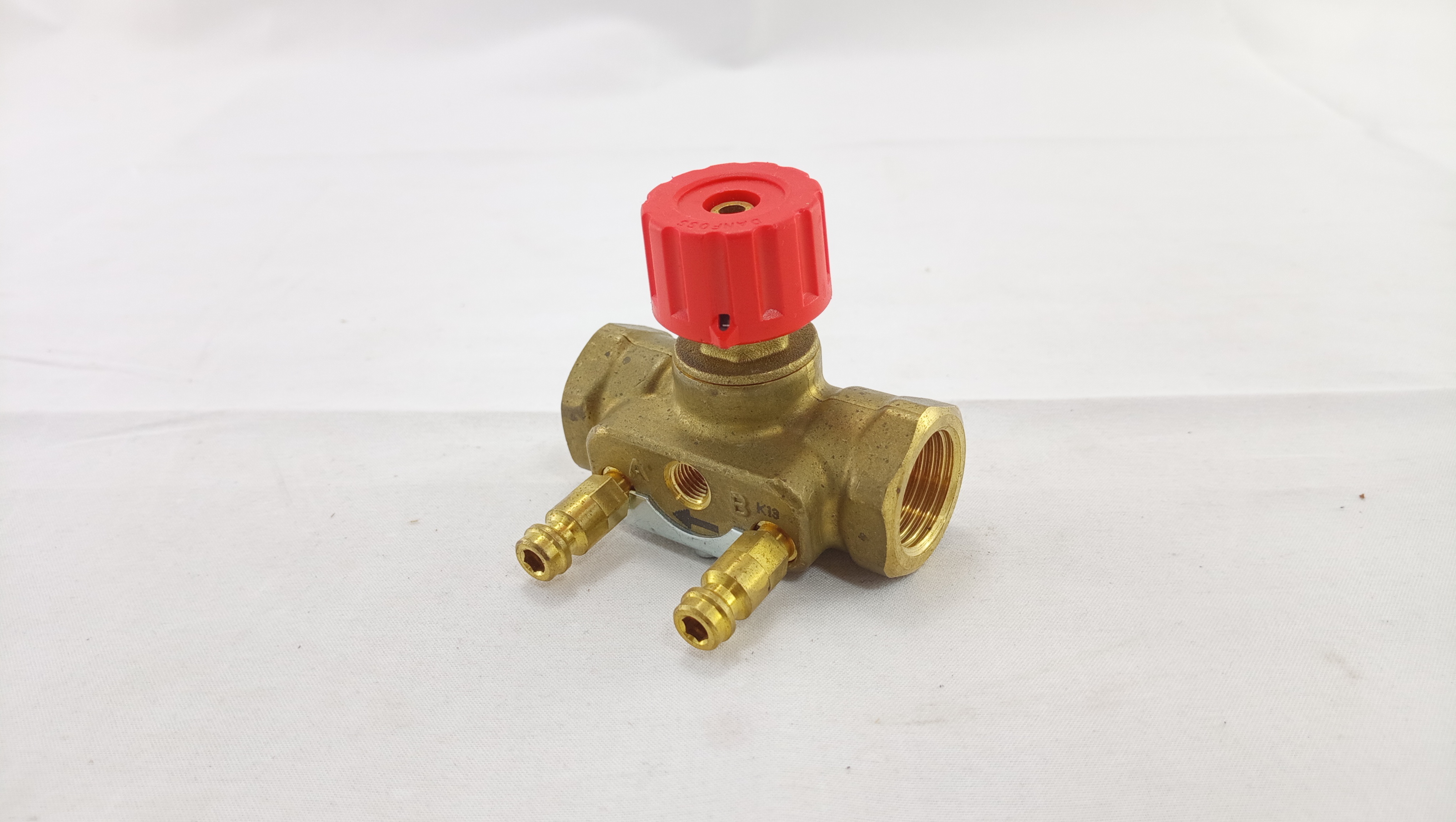

Danfoss 003Z7641 - CNT Клапан балансировочный DN 15
Назначение изделия:
Клапан балансировочный типа CNT (далее – клапан типа CNT) служит для: перекрытия потока перемещаемой по трубопроводу среды, ограничения максимального расхода теплоносителя, проходящего через регулируемый участок системы, путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока), измерения количества теплоносителя, протекающего через данный участок системы, и присоединения импульсной трубки от клапанов балансировочных типов ASV-P, APT.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения
Комплектность:
В комплект поставки входит:- клапан балансировочный тип CNT; - изоляционная скорлупа; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)
- Бренд Danfoss

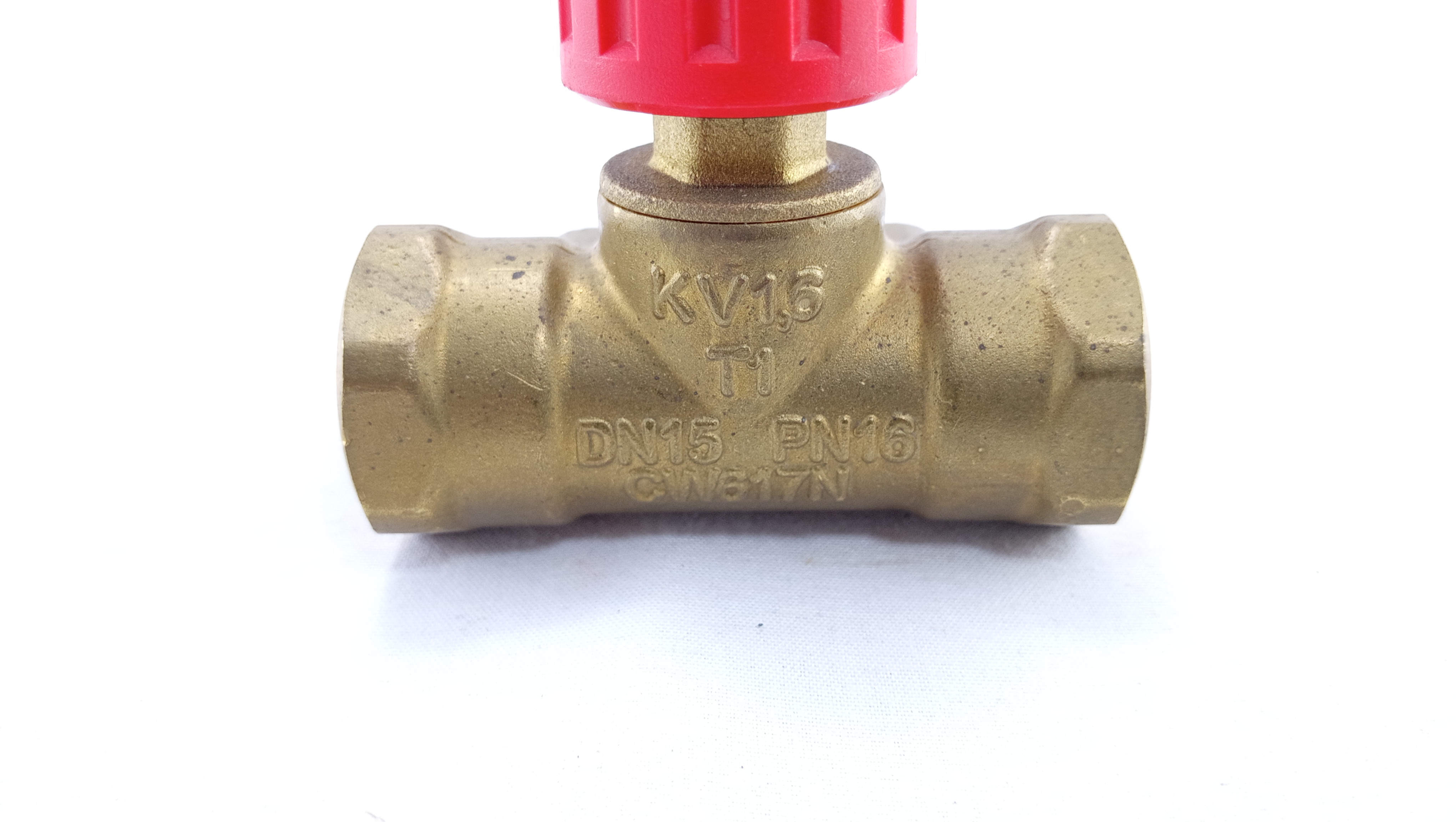

- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 16
- Корпус Латунь
- Температура рабочей среды, °С 120
- Рабочая среда Вода и водные растворы гликолей для систем отопления и охлаждения
- Максимально допустимый перепад давлений, бар 1.5
- Резьба штуцеров для присоединения к трубопроводу, дюймы Rp 1/2
- L₁, мм 65
- H2, мм 15
- H₁, мм 48
- Тип присоединения к трубопроводу Внутренняя резьба ISO 7/1
- Конус клапана DZR латунь
- Мембрана и уплотнения EPDM
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) Класс протечки D по ISO 5208
- D1, мм 28
- L2, мм 131
- L3, мм 139
- Пропускная способность Kvs, м³/ч 1.6
- S 27
- a Rp 1/2
- b G 3/4 A
